衣物输送线控制器及软件使用说明书

发表时间:2014-2-26 16:15:20

 一、控制器

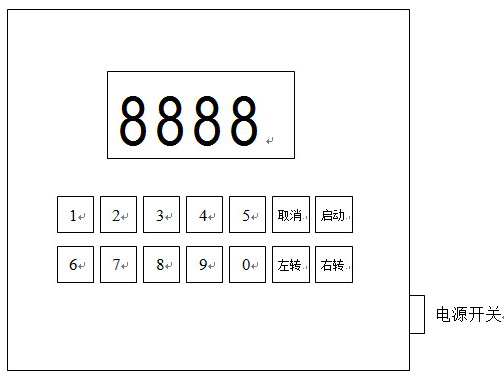

操作界面

开机:打开电源开关;控制器长叫,并显示当前衣架号;如果当前衣架号与输送线取衣口的号码一致,则直接按[启动]键确认;如果当前衣架号与输送线取衣口不一致,则先按[取消]键,显示0000,输入当前衣架号(零或超出最大衣架号无效),按[启动]键确认;开机完成。
左转:在开机状态下,按[左转]键,输送线,向左转动一组。
右转:在开机状态下,按[右转]键,输送线,向右转动一组。
转到指定衣架号:在开机状态下,输入目的衣架号,按[启动],控制器向最近方向转动,直到目的衣架号停止。
设置模式:关闭电源开关,重新打开,控制器长叫(在按下[启动]键之前),同时按住[左转]和[右转],将显示PPPP;输入操作密码5585;控制器进入设置衣架组数状态;输入需要设置的衣架组数;按[右转]键,进入每组衣架数设置模式,输入需要设置的每组衣架数;按[右转]键,进入当前衣架数设置模式,输入需要设置的当前衣架数;按[右转]键退出设置模式,设置成功。
输送线控制器联接方法:串口线接电脑;两芯带插头线接220V市电;三芯线红接火线输入,黑线右转输出,绿线左转输出。
二、软件
安装:拷贝光盘目录下的[干洗店]目录到C盘根目录(其他目录也可以),拷贝 文件到C:\WINDOWS\Fonts目录(windows2000拷贝到C:\WINNT\Fonts)下面,安装完成。
运行:双击[C:\干洗店] 下面的WIIY_DRY_CLEANS.exe文件运行。

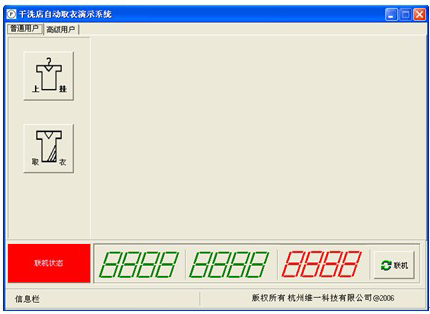

操作界面:

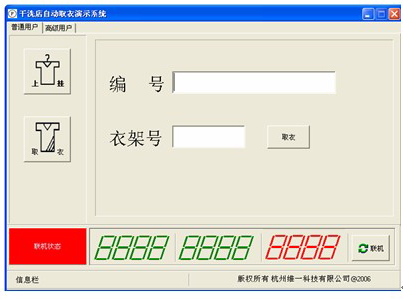

取衣:点击左边的[取衣]按钮,进入如下界面

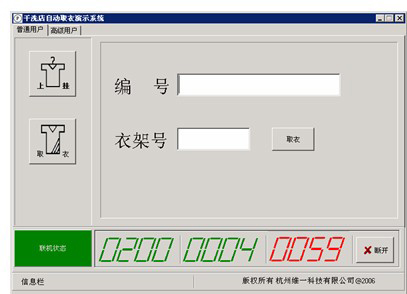

如果联机状态显示红色,则表示未与控制器联机,点击右下角[联机]按钮开始联机,如果联机成功,联机状态显示绿色,同时下面三个数码管将依次显示总衣架组数,每组衣架数,当前衣架号。如下图所示:

联机成功的情况下,在衣架号中输入目的号码,点击取衣,控制器将自动转动到指定号码。
上挂:与取衣类似,途中的编号是配合条形码用,如没有条码探头,则不用在编号中输入任何东西。

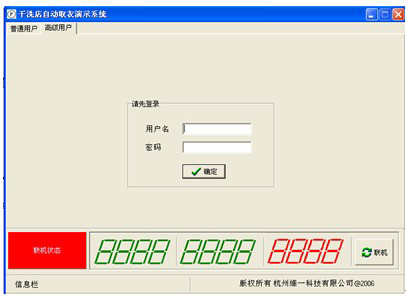

高级设置:点击左上角的高级用户,进入高级设置界面,如下所示:

如果未联机请先联机,联机方法与取衣中说明的一样,以下操作需要在已经联机的状态下才能完成。

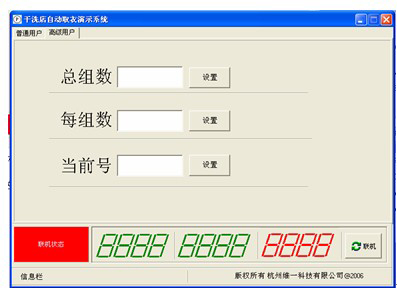

在用户名中输入:admin,在密码中输入:5585;进入设置状态。如下所示:

设置总组数:在总组数中输入要设置的组数,点击后面的[设置],控制器将“滴”一声,同时软件界面里下面的第一个数码管将显示刚才设置的组数;
设置每组数:在每组数中输入要设置的每组数,点击后面的[设置],控制器将“滴”一声,同时软件界面里下面的第二个数码管将显示刚才设置的每组数;
设置当前号:在当前号中输入要设置的当前衣架号,点击后面的[设置],控制器将“滴”一声,同时软件界面里下面的第三个数码管将显示刚才设置的当前衣架号;

输送线控制器通讯协议说明
一、通讯参数
波特率:9600bps
8位数据位,1位停止位,无奇偶校验。
二、 数据包格式
每个数据包的长度为6个字节,如下所示:
字节:    1          2           3          4          5         6
0xC0 Function Data1 Data2 Sum 0xC1
        前缀       功能     百千位数据 个十位数据   校验字节     后缀
其中:前缀字节与后缀字节固定不变;
      功能字节表示该数据包的意义;
      要传输的数据值=Data1*100+Data2;
      校验字节等于Data1与Data2按位与操作(Sum:=Data1 and Data2);
三、指令说明
1、 查询当前衣架号
0xC0 0xF8 0 0 0 0xC1
        该指令由电脑发出,其中功能字节为0xF8;数据字节和校验字节都为0;发送该数据包之后,控制器回应当前的衣架号码,见指令2。
2、 回应当前衣架号
0xC0 0xE8 Data1 Data2 Sum 0xC1
        该指令由控制器发出,功能字节为0xE8;当前衣架号=Data1×100+Data2。
    Sum为校验字节,Sum:=Data1 and Data2。
3、 查询总衣架组数
0xC0 0xFC 0 0 0 0xC1
        该指令由电脑发出,其中功能字节为0xFC;数据字节和校验字节都为0;发送该数据包之后,控制器回应总衣架组数,见指令4。
4、 回应总衣架组数
0xC0 0xEC Data1 Data2 Sum 0xC1
        该指令由控制器发出,功能字节为0xEC;总衣架组数=Data1×100+Data2。
    Sum为校验字节,Sum:=Data1 and Data2。
5、 查询每组衣架数
0xC0 0xFA 0 0 0 0xC1
        该指令由电脑发出,其中功能字节为0xFA;数据字节和校验字节都为0;发送该数据包之后,控制器回应每组衣架数,见指令6。
6、 回应每组衣架数
0xC0 0xEA Data1 Data2 Sum 0xC1
        该指令由控制器发出,功能字节为0xEA; 每组衣架数=Data1×100+Data2。
    Sum为校验字节,Sum:=Data1 and Data2。
7、 设置当前衣架号
0xC0 0xF7 Data1 Data2 Sum 0xC1
        该指令由电脑发出,其中功能字节为0xF7; Data1:=衣架号 div 100;Date2:= 衣架号 mod 100;Sum:=Data1 and Data2;发送该数据包之后,控制器回应新的当前衣架号码,见指令8。
8、 回应设置当前衣架号成功
0xC0 0xE7 Data1 Data2 Sum 0xC1
        该指令由控制器发出,功能字节为0xE7;新的当前衣架号=Data1×100+Data2。
    Sum为校验字节,Sum:=Data1 and Data2。
9、 设置总衣架组数
0xC0 0xFB Data1 Data2 Sum 0xC1
        该指令由电脑发出,其中功能字节为0xFB; Data1:= 衣架组数 div 100;Date2:= 衣架组数 mod 100;Sum:=Data1 and Data2;发送该数据包之后,控制器回应新的总衣架组数,见指令10。
10、 回应设置总衣架组数成功
0xC0 0xEB Data1 Data2 Sum 0xC1
        该指令由控制器发出,功能字节为0xEB;新的总衣架组数=Data1×100+Data2。
    Sum为校验字节,Sum:=Data1 and Data2。
11、 设置每组衣架数
0xC0 0xF9 Data1 Data2 Sum 0xC1
        该指令由电脑发出,其中功能字节为0xF9; Data1:= 衣架组数 div 100;Date2:= 衣架组数 mod 100;Sum:=Data1 and Data2;发送该数据包之后,控制器回应新的每组衣架数,见指令12。
12、 回应设置每组衣架数成功
0xC0 0xE9 Data1 Data2 Sum 0xC1
        该指令由控制器发出,功能字节为0xE9; 新的每组衣架数=Data1×100+Data2。
Sum为校验字节,Sum:=Data1 and Data2。
13、 控制输送线转动到目标衣架号
0xC0 0xFD Data1 Data2 Sum 0xC1
        该指令由电脑发出,其中功能字节为0xFD; Data1:= 目标衣架号 div 100;Date2:= 目标衣架号 mod 100;Sum:=Data1 and Data2;发送该数据包之后,控制器回应接收指令成功(见指令14),并控制输送线向最近的方向转动到目标衣架号。
14、 回应接收输送线转动指令成功
0xC0 0xED Data1 Data2 Sum 0xC1
该指令由控制器发出,功能字节为0xED; Data1,Data2,Sum可不予处理。
15、 回应数据超出范围
0xC0 0xEF Data1 Data2 Sum 0xC1
    该指令由控制器发出,功能字节为0xEF; Data1,Data2,Sum可不予处理。
16、 回应非法指令
0xC0 0xFE Data1 Data2 Sum 0xC1
    该指令由控制器发出,功能字节为0xFE,表示控制器接收到非法指令; Data1,Data2,Sum可不予处理。
